10W 射频功率放大模块 - 117×40mm 铝合金外壳 - 100MHz–7500MHz 系列

写评论
RFPA-10W-ALU

Professional 10W Linear RF Power Amplifier Module housed in a rugged 117x40mm aluminum cavity[cite: 5]. Designed for broadband applications with +28V DC operation, 40dB Gain, and SMA-Female connectors[cite: 3].

Available Frequency Ranges: 100MHz to 7500MHz (Select your specific band option below)[cite: 2, 3].

¥‍46258‍
有货
联系供应商:
Telegram
WhatsApp
添加到收藏夹 比较
Likaris
Linkaris 公司簡介 (Linkaris Company Description) Linkaris 是一家專業製造商和供應商，提供高性能的 射頻功率放大器 (RF Power Amplifiers – RFPA) 和定制化的模塊化射頻解決方案，成立於 2006 年。 該...
+86199 2640 7396

10W 射频功率放大模块 - 117×40mm 铝合金外壳 - 100MHz–7500MHz 系列

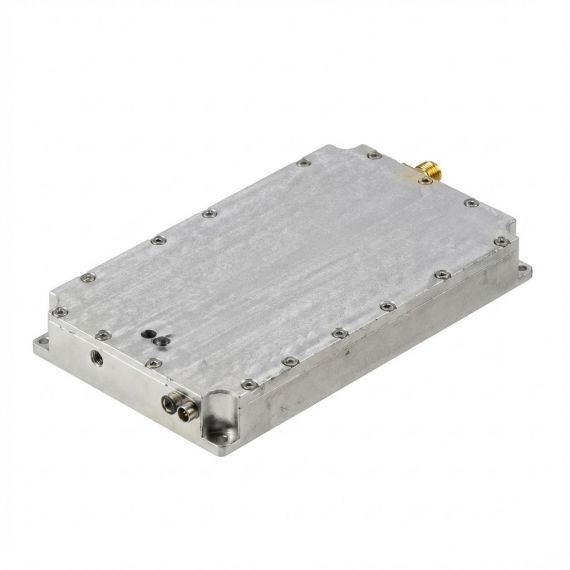

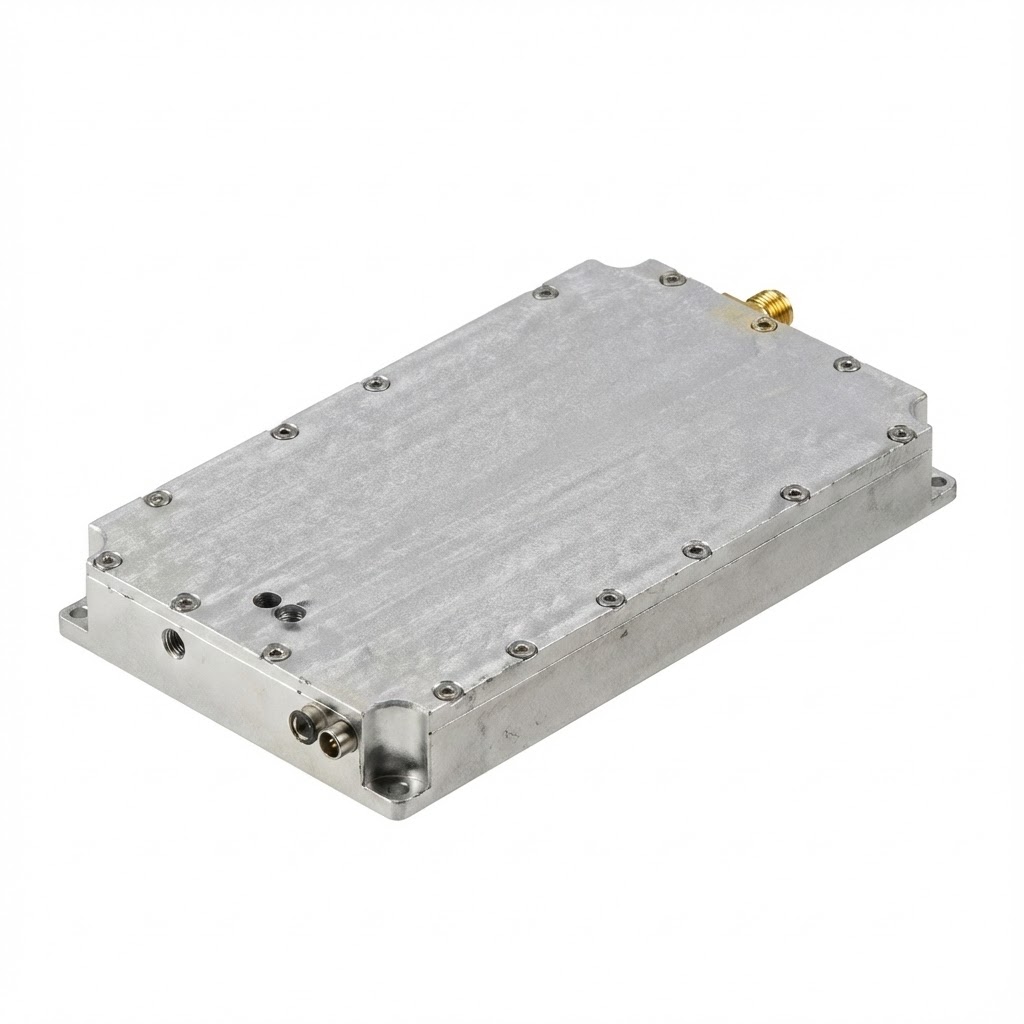

10W Aluminum Series 是一款高性能线性射频功率放大（PA）模块，专为专业宽带应用而设计。模块采用精密加工的 117×40mm 铝合金腔体封装，具有优异的散热能力和机械强度。

本系列采用先进的 LDMOS 和 GaN 技术，在 100MHz 至 7500MHz 不同频段内，可提供稳定的 10W（≥40 dBm）输出功率，并保持高增益稳定性。

重要提示：本产品为可变频型号。请在选项菜单中选择所需的频率范围，以查看对应带宽的规格书（例如 100–200MHz、300–400MHz 等）。

主要特性

  • 高输出功率：饱和输出功率 ≥40 dBm（10W），典型增益为 40 ± 1 dB。
  • 精密外壳：CNC 加工铝合金腔体，表面导电氧化与喷砂处理，兼具耐用性与良好电磁屏蔽性能。
  • 高效热设计：采用铜块将热量高效传导至铝壳体，确保在负载条件下的稳定工作。
  • 智能 LED 指示灯：
    • 绿色：电源状态（开/关）。
    • 蓝色：射频输出状态（输出功率正常时点亮）。
    • 红色：温度报警（>100°C 时触发）。
  • 宽电压范围：工作电压为 +28V 直流（工作范围：24–30V）。
  • 标准接口：配备 SMA 母头接口，便于集成到各类射频系统。

技术规格（通用硬件）

参数 规格
输出功率 10W（≥40 dBm）连续波（CW）输出
增益 40 ± 1 dB（高稳定性）
增益平坦度 ≤ 3 dB（峰峰值波动）
工作电压 +28V 直流（范围：24–30V）
电流消耗 ≤ 1.8A（@ +28V 直流）
外形尺寸 117 × 40 × 18 mm
安装尺寸 112 × 35 mm（螺丝孔直径：Φ3.20 mm）
工作温度 −20°C 至 +55°C
电压驻波比 VSWR ≤ 1.5

机械与环境参数

  • 外壳材料：带导电氧化处理的铝材。
  • 散热方式：通过机箱被动散热（连续工作需安装散热器）。
  • 重量：约 180 g。
  • 制造标准：IPC-A-610 1 级。

散热说明

本模块属于高功率器件。内部小信号放大管会产生约 50–60W 热量。务必将模块安装在合适的散热器上，并涂抹导热硅脂。若红色 LED 亮起，表示内部温度已超过 100°C，应立即检查散热系统。

10W RF Power Amplifier Module - 117x40mm Aluminum Housing - 200-300MHz (10W_200-300M_Module-_Specification.pdf, 697 Kb) [下载]

100-200M (10W_100-200M_Module-_Specification.pdf, 697 Kb) [下载]
