Modul Penguat Daya RF 10W - Rumah Aluminium 117×40 mm - Seri 100–7500 MHz
Professional 10W Linear RF Power Amplifier Module housed in a rugged 117x40mm aluminum cavity[cite: 5]. Designed for broadband applications with +28V DC operation, 40dB Gain, and SMA-Female connectors[cite: 3].
Available Frequency Ranges: 100MHz to 7500MHz (Select your specific band option below)[cite: 2, 3].
Modul Penguat Daya RF 10W - Rumah Aluminium 117×40 mm - Seri 100–7500 MHz

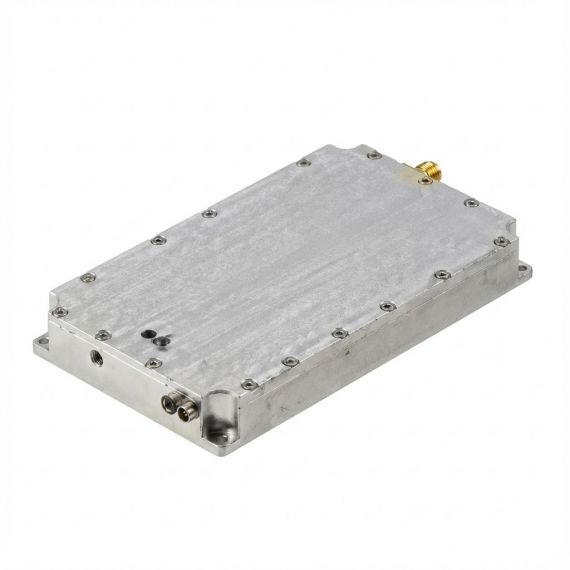

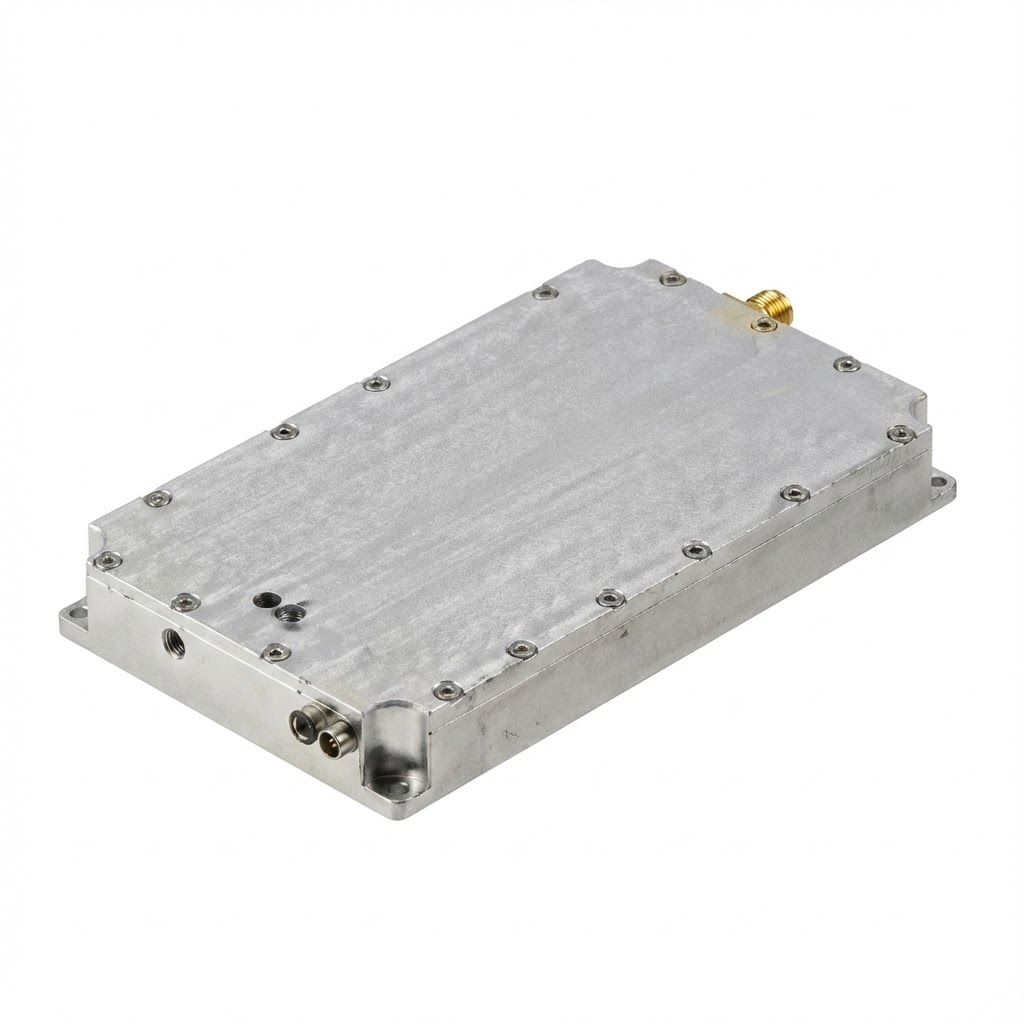

Seri 10W Aluminum Series adalah modul penguat daya RF linier berkinerja tinggi yang dirancang untuk aplikasi broadband profesional. Modul ini ditempatkan dalam rongga aluminium hasil pemesinan presisi berukuran 117×40 mm yang memberikan pembuangan panas sangat baik dan kekokohan mekanis.
Dengan teknologi LDMOS dan GaN canggih, seri ini menghasilkan daya keluaran konstan 10 W (≥40 dBm) dengan kestabilan gain yang tinggi pada berbagai pita frekuensi mulai dari 100 MHz hingga 7500 MHz.
Penting: Ini adalah produk dengan frekuensi variabel. Silakan pilih Rentang Frekuensi yang diperlukan dari menu opsi untuk melihat lembar data bandwidth spesifik (misalnya 100–200 MHz, 300–400 MHz, dan seterusnya).
Fitur Utama
- Daya Keluaran Tinggi: Memberikan daya keluaran jenuh ≥40 dBm (10 W) dengan gain tipikal 40 ± 1 dB.
- Rumah Presisi: Menggunakan rongga paduan aluminium hasil CNC dengan oksidasi konduktif dan finishing sandblasting untuk daya tahan dan perlindungan EMI.
- Desain Termal Efektif: Menggunakan blok tembaga untuk konduksi panas yang efisien ke casing aluminium, memastikan operasi stabil di bawah beban.
- Indikator LED Cerdas:
- Hijau: Status catu daya (ON/OFF).
- Biru: Status keluaran RF (menyala saat daya keluaran normal).
- Merah: Alarm temperatur (aktif pada >100 °C).
- Rentang Tegangan Lebar: Beroperasi pada +28 V DC (rentang kerja: 24–30 V).
- Antarmuka Standar: Dilengkapi konektor SMA female untuk integrasi yang mudah ke sistem RF.
Spesifikasi Teknis (Hardware Umum)
| Parameter | Spesifikasi |
| Daya keluaran | 10 W (≥40 dBm) keluaran CW |
| Gain | 40 ± 1 dB (stabilitas tinggi) |
| Keteraturan gain (Gain flatness) | ≤ 3 dB (riak puncak-ke-puncak) |
| Tegangan kerja | +28 V DC (rentang: 24–30 V) |
| Konsumsi arus | ≤ 1,8 A pada +28 V DC |
| Dimensi | 117 × 40 × 18 mm |
| Dimensi pemasangan | 112 × 35 mm (ukuran sekrup: diameter 3,20 mm) |
| Suhu operasi | −20 °C hingga +55 °C |
| VSWR | ≤ 1,5 |
Detail Mekanis & Lingkungan
- Bahan rumah: aluminium dengan oksidasi konduktif.
- Metode pendinginan: pendinginan pasif melalui rangka/chassis (memerlukan pemasangan heatsink untuk pengoperasian kontinu).
- Berat: sekitar 180 g.
- Standar manufaktur: IPC-A-610 Kelas 1.
Catatan Mengenai Pembuangan Panas
Modul ini merupakan perangkat berdaya tinggi. Tahap penguat level rendah internal menghasilkan sekitar 50–60 W panas. Pastikan modul dipasang pada heatsink yang sesuai dengan pasta silikon termal. Jika LED merah menyala, itu berarti suhu internal telah melebihi 100 °C; segera periksa sistem pendinginan.
