وحدة مضخم قدرة تردد لاسلكي 10 واط - هيكل من الألومنيوم 117×40 مم - سلسلة 100–7500 ميجاهرتز
Professional 10W Linear RF Power Amplifier Module housed in a rugged 117x40mm aluminum cavity[cite: 5]. Designed for broadband applications with +28V DC operation, 40dB Gain, and SMA-Female connectors[cite: 3].
Available Frequency Ranges: 100MHz to 7500MHz (Select your specific band option below)[cite: 2, 3].
وحدة مضخم قدرة تردد لاسلكي 10 واط - هيكل من الألومنيوم 117×40 مم - سلسلة 100–7500 ميجاهرتز

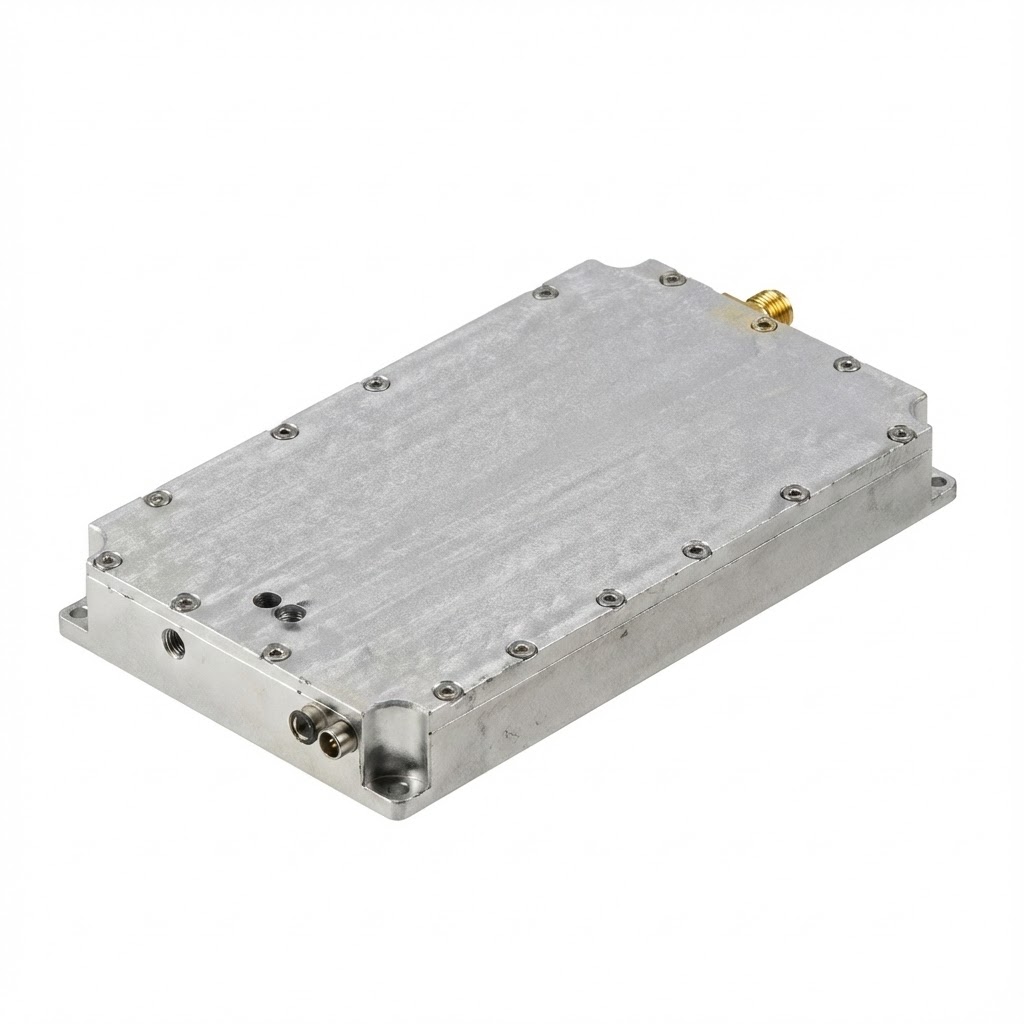

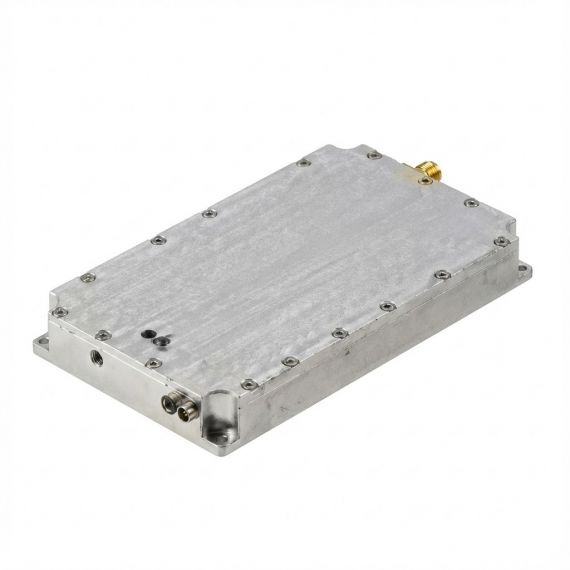

سلسلة 10W Aluminum Series هي وحدة مضخم قدرة تردد لاسلكي خطية عالية الأداء، مصممة لتطبيقات النطاق العريض الاحترافية. يتم تركيبها داخل تجويف ألومنيوم مشغول بدقة بحجم 117×40 مم، مما يوفر تبديدًا حراريًا ممتازًا وصلابة ميكانيكية عالية.
باستخدام تقنيات LDMOS و GaN المتقدمة، تقدم هذه السلسلة قدرة خرج ثابتة تبلغ 10 واط (≥40 dBm) مع ثبات عالٍ في الكسب عبر نطاقات تردد مختلفة من 100 ميجاهرتز حتى 7500 ميجاهرتز.
هام: هذا منتج ذو تردد متغير. يرجى اختيار نطاق التردد المطلوب من قائمة الخيارات للاطلاع على ورقة البيانات الخاصة بعرض النطاق (مثل 100–200 ميجاهرتز، 300–400 ميجاهرتز، إلخ).
الميزات الرئيسية
- قدرة خرج عالية: قدرة خرج مشبعة ≥40 dBm (10 واط) مع كسب نموذجي قدره 40 ± 1 dB.
- هيكل دقيق: تجويف من سبيكة الألومنيوم مُشغّل بتقنية CNC مع أكسدة موصلة وتشطيب بالرمل لزيادة المتانة وتوفير حجب فعال للتداخل الكهرومغناطيسي (EMI).
- تصميم حراري فعّال: استخدام كتل نحاسية لنقل الحرارة بكفاءة إلى هيكل الألومنيوم، مما يضمن تشغيلًا مستقرًا تحت الحمل.
- مؤشرات LED ذكية:
- أخضر: حالة مصدر الطاقة (تشغيل/إيقاف).
- أزرق: حالة خرج التردد اللاسلكي (يضيء عندما تكون قدرة الخرج في الوضع الطبيعي).
- أحمر: إنذار ارتفاع درجة الحرارة (يعمل عند >100 درجة مئوية).
- نطاق جهد واسع: يعمل على +28 فولت تيار مستمر (نطاق العمل: 24–30 فولت).
- واجهة قياسية: مزود بموصلات SMA أنثى لسهولة الدمج في أنظمة التردد اللاسلكي.
المواصفات الفنية (العتاد المشترك)
| البارامتر | المواصفة |
| قدرة الخرج | 10 واط (≥40 dBm) خرج بنمط موجة مستمرة (CW) |
| الكسب | 40 ± 1 dB (ثبات عالٍ) |
| تسطّح الكسب | ≤ 3 dB (تموّج قمة إلى قمة) |
| جهد التشغيل | +28 فولت تيار مستمر (النطاق: 24–30 فولت) |
| استهلاك التيار | ≤ 1.8 أمبير عند +28 فولت تيار مستمر |
| الأبعاد | 117 × 40 × 18 مم |
| أبعاد التثبيت | 112 × 35 مم (حجم البرغي: قطر 3.20 مم) |
| درجة حرارة التشغيل | من −20 إلى +55 درجة مئوية |
| نسبة الموجة الثابتة للجهد (VSWR) | ≤ 1.5 |
التفاصيل الميكانيكية والبيئية
- مادة الهيكل: ألومنيوم مع أكسدة موصلة.
- طريقة التبريد: تبريد سلبي عبر الهيكل (يتطلب تركيب مشتت حراري للتشغيل المستمر).
- الوزن: تقريبًا 180 غ.
- معيار التصنيع: IPC-A-610 الفئة 1.
ملاحظة حول تبديد الحرارة
هذه الوحدة جهاز عالي القدرة. أنبوب التضخيم منخفض المستوى الداخلي يولّد حوالي 50–60 واط من الحرارة. تأكد من تركيب الوحدة على مشتت حراري مناسب مع استخدام شحم سيليكون حراري. إذا أضاء مؤشر LED الأحمر، فهذا يعني أن درجة الحرارة الداخلية تجاوزت 100 درجة مئوية؛ يجب فحص نظام التبريد فورًا.
